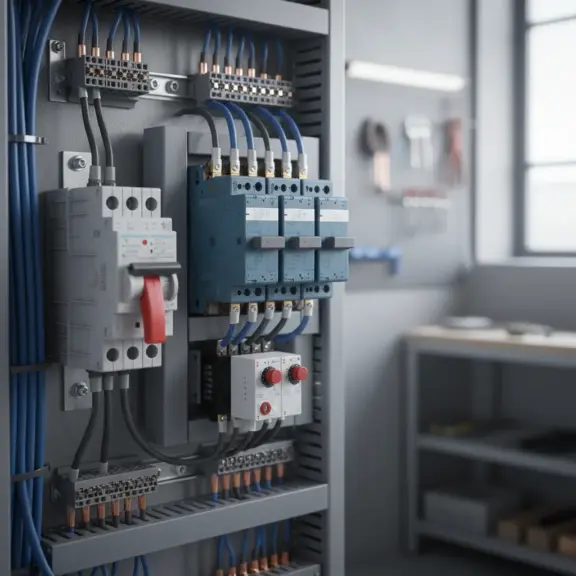

Jak Podłączyć Przełącznik Gwiazda Trójkąt Schemat?

Co to jest przełącznik gwiazda-trójkąt i do czego służy?

Przełącznik gwiazda-trójkąt to istotny element w świecie elektryki, który znacząco ułatwia łagodny rozruch silników trójfazowych, zwłaszcza tych klatkowych. Jego działanie polega na zmianie konfiguracji uzwojeń silnika z układu gwiazdy na trójkąt, co ma kluczowe znaczenie dla efektywności pracy.

Na początku rozruchu silnika jest on połączony w układ gwiazdy. Taka konfiguracja obniża napięcie, co przekłada się na zmniejszenie prądu rozruchowego i momentu obrotowego. Gdy silnik osiągnie odpowiednią prędkość roboczą, przełącza się na układ trójkąta, co pozwala mu wykorzystać pełną moc.

Dzięki wykorzystaniu przełącznika gwiazda-trójkąt nie tylko zmniejsza się przeciążenie w sieci elektrycznej, ale również ochrania się silnik przed ewentualnymi uszkodzeniami, które mogą powstać w wyniku nagłego rozruchu. Stanowi to kluczowy element rozruchowy dla silników trójfazowych. Warto jednak pamiętać, że aby zapewnić bezpieczną i niezawodną pracę silnika, niezbędne jest odpowiednie zabezpieczenie oraz prawidłowe podłączenie urządzenia.

Jak działa układ gwiazda-trójkąt podczas rozruchu silnika?

Układ gwiazda-trójkąt odgrywa kluczową rolę w procesie uruchamiania silnika, łącząc uzwojenia w konfiguracji gwiazdy. Taki układ obniża napięcie na każdym z uzwojeń, osiągając wartość wynoszącą zaledwie pierwiastek z trzech części całkowitego napięcia zasilania. Dzięki tej zmianie prąd rozruchowy oraz moment obrotowy zmniejszają się do około 50% ich nominalnych wartości. To działanie znacząco redukuje obciążenie sieci elektroenergetycznej i minimalizuje ryzyko uszkodzenia silnika.

Po osiągnięciu przez silnik prędkości zbliżonej do synchronicznej, system automatycznie przełącza go na połączenie w trójkąt. Przełączenia dokonuje sterowany przekaźnik czasowy w połączeniu z stycznikami. Ta zmiana uzwojeń na pełne napięcie pozwala silnikowi uzyskać nominalny moment obrotowy oraz maksymalną moc.

Dodatkowo, omawiany system gwarantuje bezpieczeństwo, zapobiegając jednoczesnemu załączeniu obu konfiguracji, co mogłoby skutkować zwarciem. W efekcie rozruch silnika przebiega płynnie, z kontrolowanym prądem startowym oraz poprawnym kierunkiem obrotów.

Kiedy warto stosować rozruch gwiazda-trójkąt?

Rozruch w konfiguracji gwiazda-trójkąt to efektywna metoda, szczególnie przydatna w silnikach trójfazowych o dużej mocy. Te silniki wyposażone są w sześć zacisków uzwojeń, co umożliwia ich działanie w tej właśnie konfiguracji. Korzyścią wynikającą z zastosowania tej metody jest znaczące ograniczenie prądu rozruchowego, który może być zredukowany nawet do jednej trzeciej wartości prądu przy prosto podłączonym starcie. Taki zabieg pozwala na minimalizację przeciążenia sieci elektrycznej oraz obciążenia mechanicznego podczas uruchamiania.

Rozruch gwiazda-trójkąt jest idealny, gdy dostępne zasilanie ma ograniczoną moc, a także w sytuacjach, kiedy preferujemy delikatniejsze rozpoczynanie pracy silnika, na przykład w:

• maszynach przemysłowych,
• pompach,
• urządzeniach borykających się z dużym obciążeniem mechanicznym.

Warto jednak pamiętać, że ta metoda zmniejsza moment rozruchowy, co może z kolei okazać się niewystarczające dla maszyn wymagających wysokiego momentu startowego. W takich sytuacjach warto poszukać alternatywnych sposobów uruchamiania lub wdrożyć systemy wspomagające.

Jakie komponenty są wymagane do podłączenia przełącznika gwiazda-trójkąt?

Podłączenie przełącznika gwiazda-trójkąt wiąże się z kilkoma istotnymi elementami. Zacznijmy od:

• wyłącznika nadprądowego, który odgrywa kluczową rolę w ochronie obwodu przed przeciążeniem oraz zwarciami,
• przekaźnika termicznego, który zabezpiecza silnik przed przegrzaniem i skutkami nadmiernego przepływu prądu,
• trzech styczników, które są odpowiedzialne za właściwe łączenie obwodów,
• przekaźnika czasowego, który zapewnia odpowiednią kolejność i czas działania styczników,
• listw zaciskowych i właściwie dobranych przewodów, które pozwalają na stabilne oraz trwałe połączenia elektryczne pomiędzy silnikiem a układem sterującym.

Wspólnie wszystkie te komponenty tworzą fundament bezpiecznego i efektywnego działania przełącznika gwiazda-trójkąt w automatyce silników elektrycznych.

Wyłącznik nadprądowy i przekaźnik termiczny

Wyłącznik nadprądowy pełni niezwykle istotną rolę w ochronie obwodu prądowego silnika przed przeciążeniem i zwarciem. Jego głównym celem jest natychmiastowe odłączenie zasilania, gdy tylko zauważony zostanie nadmierny przepływ prądu. Ta funkcja nie tylko chroni sam silnik, ale również zabezpiecza całą instalację elektryczną przed potencjalnymi uszkodzeniami.

Przekaźnik termiczny odpowiada za monitorowanie temperatury silnika oraz reagowanie na wszelkie przeciążenia cieplne. W momencie, gdy temperatura osiąga niebezpieczny poziom, przekaźnik automatycznie wyłącza silnik, co skutecznie chroni go przed przegrzaniem i poważnymi awariami.

W układzie przełącznika gwiazda-trójkąt oba te elementy są absolutnie niezbędne:

• wyłącznik nadprądowy broni przed nagłymi skokami prądowymi,
• przekaźnik termiczny chroni przed długotrwałym nadmiernym obciążeniem,
• często współpracują ze sobą, aby zapewnić pełne bezpieczeństwo.

Dzięki tym zabezpieczeniom cały układ pracuje w sposób bezpieczny i niezawodny, co z kolei zwiększa żywotność silnika oraz minimalizuje ryzyko awarii w systemie elektrycznym.

Styczniki i przekaźnik czasowy

Styczniki to elektromechaniczne urządzenia, które odgrywają istotną rolę w sterowaniu obwodami zasilającymi silniki w układzie gwiazda-trójkąt. W tym systemie wykorzystuje się trzy różne styczniki, z których każdy pełni unikalną funkcję:

• odpowiada za połączenie w układzie gwiazdy,
• odpowiada za połączenie w układzie trójkąta,
• odpowiada za inicjowanie zasilania.

Zarządzaniem tymi stycznikami zajmuje się przekaźnik czasowy, który automatycznie przestawia połączenia po ustalonym czasie rozruchu. Dzięki niemu zyskujemy pewność, że stycznik gwiazdy zostanie wyłączony, a stycznik trójkąta włączony, co eliminuje ryzyko jednoczesnego załączenia obu obwodów. Takie działanie jest niezwykle istotne, ponieważ mogłoby prowadzić do uszkodzenia silnika.

Styczniki działają w systemie samopodtrzymania. Kluczowym elementem tego mechanizmu jest zestyk pomocniczy, który stabilizuje połączenie podczas pracy silnika. Przekaźnik czasowy, najczęściej typu trójpozycyjnego, jest niezbędny do automatycznego przełączenia styczników, co znacznie upraszcza automatykę całego układu i zwiększa niezawodność procesu rozruchu silnika.

Listwy zaciskowe oraz przewody

Listwy zaciskowe umożliwiają pewne i bezpieczne połączenie przewodów silnika w układzie gwiazda-trójkąt. Aby przeprowadzić tę operację, będziesz potrzebować sześciu przewodów, które należy starannie zidentyfikować i podłączyć zgodnie z oznaczeniami zacisków.

Dokładne podłączenie na listwach zaciskowych zapewnia stabilność całego systemu, a także minimalizuje ryzyko błędów podczas montażu i ewentualnych uszkodzeń. Kluczowe jest, aby przewody oraz zaciski były dobrane zgodnie z instrukcjami producenta. Pamiętaj, aby przestrzegać zasad bezpieczeństwa podczas ich mocowania, co wpłynie na odpowiednią przewodność oraz trwałość połączeń.

Nie zaszkodzi także zasięgnąć wskazówek na temat doboru listw i przewodów. To pozwoli ci utrzymać wysoką jakość instalacji oraz optymalizować działanie przełącznika gwiazda-trójkąt.

Jak prawidłowo odczytać i przygotować uzwojenia oraz zaciski silnika?

Prawidłowe przygotowanie uzwojeń i zacisków silnika ma kluczowe znaczenie dla efektywnego podłączenia w układzie gwiazda-trójkąt. Silniki trójfazowe są wyposażone w osiem zacisków: U1, U2, U3, V1, V2, V3, W1 oraz W2, W3, które odpowiadają początkowym i końcowym punktom trzech uzwojeń. Aby zidentyfikować pary przewodów, trzeba zmierzyć opór między odpowiednimi zaciskami. Uzwojenia, które powinny być sparowane, charakteryzują się niskim i równym oporem.

Możliwość demontażu i montażu mostków łączeniowych silnika zależy od wybranego połączenia – gwiazdy czy trójkąta. Te mostki służą do łączenia końcówek uzwojeń podczas uruchamiania w odpowiednim ustawieniu. Zawsze warto zwrócić uwagę na tabliczkę znamionową silnika, która dostarcza istotnych informacji o akceptowalnych konfiguracjach połączeń oraz parametrach elektrycznych, takich jak napięcie czy prąd znamionowy. Wiedza na ten temat jest niezbędna, aby potwierdzić, że silnik jest odpowiednio przystosowany do działania w systemie gwiazda-trójkąt.

Starannie oznaczone zaciski oraz właściwe przygotowanie uzwojeń znacznie ograniczają ryzyko błędnego podłączenia. Taka sytuacja może prowadzić do uszkodzenia silnika lub jego nieefektywnej pracy. Mierzenie oporu i dokładna analiza tabliczki znamionowej to kluczowe kroki w procesie przygotowania silnika do konekcji przełącznika gwiazda-trójkąt.

Oznaczenia L1, L2, L3, U1, U2, U3, V1, V2, V3, W1, W2, W3

Oznaczenia L1, L2, L3 odnoszą się do trójfazowych przewodów, które zasilają silnik i przekazują mu napięcie. Z kolei U1, U2, U3, V1, V2, V3 oraz W1, W2, W3 to oznaczenia zacisków silnika, wskazujące na początki i końce pojedynczych uzwojeń stojana.

Poprawne podłączenie tych zacisków jest niezwykle istotne, zwłaszcza w trakcie uruchamiania silnika w trybie gwiazda-trójkąt. Taki sposób pozwala na efektywne przełączanie uzwojeń między tymi dwoma konfiguracjami. Dzięki tym oznaczeniom z łatwością można zidentyfikować oraz prawidłowo połączyć poszczególne uzwojenia silnika, co zapewnia nie tylko bezpieczeństwo, ale również efektywną pracę zarówno samego silnika, jak i całego układu rozruchowego.

Sprawdzenie tabliczki znamionowej silnika

Sprawdzenie tabliczki znamionowej silnika to niezwykle ważny etap przed podłączeniem przełącznika gwiazda-trójkąt. Na tej tabliczce znajdziesz kluczowe informacje, takie jak:

• napięcie,
• prąd znamionowy,
• moc,
• dozwolone typy konfiguracji uzwojeń.

Te dane pozwalają upewnić się, że silnik jest odpowiedni do rozruchu w układzie gwiazda-trójkąt. W rezultacie, będziesz mógł prawidłowo dobrać zabezpieczenia przeciążeniowe oraz termiczne i w odpowiedni sposób sterować stycznikami.

Zaniedbanie tej weryfikacji może prowadzić do uszkodzenia silnika lub nieprawidłowego funkcjonowania układu rozruchowego. Dlatego warto poświęcić chwilę na ten istotny krok, aby zapewnić zarówno bezpieczeństwo, jak i wydajność działania całego systemu.

Jak podłączyć przełącznik gwiazda-trójkąt – opis krok po kroku i schemat połączeń

Aby podłączyć przełącznik gwiazda-trójkąt, trzeba wykonać kilka kluczowych kroków:

• połączyć przewody L1, L2 i L3 z odpowiednimi stycznikami,
• uzwojenia silnika trójfazowego tworzą układ gwiazdy, co oznacza, że końce uzwojeń U2, V2 oraz W2 spotykają się w jednym punkcie neutralnym,
• prąd rozruchowy jest znacznie niższy, co prowadzi do łagodniejszego startu urządzenia.

Gdy silnik osiągnie wymaganą prędkość, następuje przełączenie do układu trójkąta. W tej opcji uzwojenia łączą się parami:

• U1 jest połączone z W2,
• V1 z U2,
• W1 z V2.

Dzięki temu silnik otrzymuje pełne zasilanie oraz maksymalny moment obrotowy.

Schemat połączeń składa się z czterech istotnych elementów:

• stycznika gwiazdy,
• stycznika trójkąta,
• stycznika głównego,
• przekaźnika czasowego, który reguluje moment przełączania pomiędzy tymi dwoma układami.

Wszelkie przewody zasilające powinny być doprowadzone do styczników zgodnie z oznaczeniami L1, L2 i L3. Wyjścia styczników kierują energię do zacisków silnika U1, V1 i W1. Również kluczowe jest dokładne zaznaczenie oraz prawidłowe przygotowanie zacisków silnika, a cały układ musi być zabezpieczony przed przeciążeniem i zwarciem.

Podczas montażu istotne jest przestrzeganie ustalonej kolejności podłączeń. Należy stosować odpowiednie przewody oraz zabezpieczenia. Zanim uruchomimy silnik, warto jeszcze raz sprawdzić schemat połączeń. Prawidłowe podłączenie systemu gwiazda-trójkąt ma potencjał zmniejszenia prądu rozruchowego nawet do jednej trzeciej, co nie tylko chroni instalację elektryczną, ale także przyczynia się do dłuższej żywotności silnika.

Układ połączeń dla rozruchu w gwiazdę

Rozpoczęcie pracy silnika elektrycznego w układzie gwiazdy polega na połączeniu końców jego uzwojeń w jednym punkcie, który nazywa się punktem neutralnym. Napięcie zasilające trafia na początki uzwojeń, co skutkuje obniżeniem napięcia fazowego do wartości odpowiadającej napięciu sieci, zazwyczaj w stosunku 1/√3.

Ten sposób łączenia pozwala ograniczyć zarówno prąd, jak i moment obrotowy silnika, co z kolei chroni go przed przeciążeniem. Przy tym procesie wykorzystuje się stycznik gwiazdy, który, podczas uruchamiania, zamyka połączenie w tym właśnie układzie. Ważne jest również, aby wszystkie przewody i zaciski silnika były prawidłowo podłączone według oznaczeń, co gwarantuje niezawodność oraz bezpieczeństwo całego systemu. Dzięki takim rozwiązaniom silnik uruchamia się w sposób łagodniejszy oraz bardziej kontrolowany.

Przełączenie w układ trójkąta

Przełączenie na układ trójkąta następuje, gdy silnik osiągnie prędkość zbliżoną do synchronizacyjnej. W tym etapie wyłączany jest stycznik, który łączy uzwojenia w konfiguracji gwiazdy, a w jego miejsce uruchamiany jest stycznik przełączający uzwojenia na układ trójkąta.

W układzie trójkąta każde uzwojenie silnika podłączane jest bezpośrednio do napięcia z sieci, co pozwala na pełne wykorzystanie jego mocy. Przełączanie odbywa się dzięki przekaźnikowi czasowemu, który zarządza działaniem styczników, co sprawia, że przejście od rozruchu do normalnej pracy jest nie tylko gładkie, ale również bezpieczne.

Takie podejście nie tylko redukuje prąd podczas rozruchu, ale również skutecznie inicjuje pracę silnika.

Diagrama schematu elektrycznego gwiazda-trójkąt

Diagrama schematu elektrycznego gwiazda-trójkąt ukazuje sposób połączeń między wyłącznikiem nadprądowym, stycznikami, przekaźnikiem czasowym oraz uzwojeniami silnika. W tej konfiguracji przewody fazowe L1, L2, L3 łączą się ze stycznikami, które pozwalają na przełączanie uzwojeń silnika pomiędzy dwiema konfiguracjami – gwiazdą i trójkątem.

Zaciski silnika oznaczone są jako U1, V1, W1 dla nawinięć początkowych, a U2, V2, W2 (lub W3) dla końcowych. Te końcowe połączenia są zestawione w układzie gwiazdy (łączy się w centralnym punkcie) lub w trójkącie (w układzie szeregowym).

Schemat uwzględnia również mechanizmy kontroli zarówno napięcia, jak i czasu, za pomocą wyłącznika nadprądowego oraz przekaźnika czasowego, co sprawia, że proces uruchamiania oraz przełączania odbywa się w sposób bezpieczny i właściwy.

Taki diagram jest niezwykle istotny przy montażu przełącznika gwiazda-trójkąt. Zapewnia on odpowiednie zabezpieczenia, co znacząco zmniejsza ryzyko wystąpienia błędów podczas podłączania przewodów i zacisków.

Przykład połączenia silnika klatkowego

Przykład podłączenia silnika klatkowego w konfiguracji gwiazda-trójkąt ilustruje, jak efektywnie podłączyć sześć zaczepów uzwojeń do styczników sterujących. W pierwszej fazie rozruchu silnika, zaciski są łączone w układ gwiazdy, co pozwala na zredukowanie zarówno napięcia, jak i prądu na początku. Po osiągnięciu przez silnik odpowiedniej prędkości, przekształca się połączenie na układ trójkąta, co umożliwia dostarczenie pełnego napięcia oraz momentu obrotowego, niezbędnego do efektywnego działania maszyny.

Aby prawidłowo skonfigurować układ, niezbędne są:

• styczniki,
• zabezpieczenie nadprądowe,
• przekaźnik termiczny.

Te komponenty odgrywają kluczową rolę w ochronie silnika przed przeciążeniem i potencjalnymi uszkodzeniami. Istotne jest także, aby przewody były odpowiednio oznaczone oraz podłączone do zacisków, takich jak U1, V1, W1 i ich odpowiedniki. Dbanie o zgodność z diagramem połączeń gwarantuje sprawny rozruch oraz prawidłowe funkcjonowanie silnika klatkowego.

Najczęstsze błędy podczas podłączania

Najczęściej spotykane trudności podczas podłączania przełącznika w układzie gwiazda-trójkąt wynikają głównie z:

• błędnego rozpoznania przewodów i zacisków silnika,
• prowadzenia do błędnych połączeń uzwojeń,
• ignorowania zabezpieczeń, takich jak wyłączniki nadprądowe czy przekaźniki termiczne.

Ignorowanie zabezpieczeń naraża silnik na uszkodzenia oraz przeciążenie sieci.

Innym powszechnym błędem jest nieprawidłowe ustawienie czasów przełączania w przekaźniku czasowym. Zaniedbania w tej kwestii mogą skutkować nieprawidłowym działaniem całego systemu. Dlatego tak istotne jest, aby:

• dokładnie przestrzegać instrukcji,
• starannie analizować tabliczkę znamionową silnika.

Przestrzeganie zasad podłączania oraz korzystanie z odpowiednich zabezpieczeń znacząco ogranicza ryzyko awarii. Inwestując czas w poprawne wykonanie tych kroków, można znacząco zwiększyć bezpieczeństwo oraz efektywność funkcjonowania urządzenia.

Jak dobrać odpowiednie zabezpieczenia i parametry układu gwiazda-trójkąt?

Dobór zabezpieczeń oraz parametrów w układzie gwiazda-trójkąt wymaga starannego przemyślenia zarówno prądu znamionowego silnika, jak i jego charakterystyki pracy. Istotne jest, by wyłącznik nadprądowy był właściwie skonfigurowany, co pozwoli skutecznie chronić instalację przed przeciążeniami i zwarciami. Dzięki temu możemy uniknąć niepożądanych uszkodzeń w instalacji elektrycznej. Należy również pamiętać o roli przekaźnika termicznego, który chroni silnik przed przegrzaniem. Jego zadaniem jest monitorowanie temperatury uzwojeń i odcięcie zasilania w momencie, gdy temperatura przekracza dopuszczalne wartości.

Kiedy mówimy o regulacji czasów przełączania w przekaźniku czasowym, warto mieć na uwadze:

• moment rozruchowy,
• wartość prądu przy rozruchu.

Odpowiednio dobrany czas na start pozwala zredukować ryzyko przeciążenia, a tym samym przedłuża żywotność silnika. Niezgodność w doborze czasów przełączania może prowadzić do szybszego zużycia komponentów oraz awarii. Dlatego niezwykle istotne jest, by odpowiedzialnie dobierać zabezpieczenia i dostosowywać parametry. Takie podejście zapewni nie tylko efektywną, ale i bezpieczną eksploatację układu gwiazda-trójkąt, tym samym minimalizując ryzyko uszkodzeń czy przestojów.

Dobór prądu znamionowego i czasów przełączania

Dobór prądu znamionowego zabezpieczeń należy dostosować do prądu znamionowego silnika, aby uniknąć przeciążeń i uszkodzeń systemu podczas rozruchu. Ważne jest, by przekaźnik czasowy był odpowiednio skonfigurowany. Czas przełączenia powinien pozwolić silnikowi na osiągnięcie prędkości zbliżonej do prędkości synchronicznej zanim dojdzie do zmiany z połączenia w gwiazdę na trójkąt.

Właściwy czas przełączenia ma kluczowe znaczenie, gdyż minimalizuje ryzyko wzrostu prądu oraz przeciążeń. Takie podejście wpływa korzystnie na bezpieczeństwo oraz trwałość wszystkich komponentów systemu. Niewłaściwie dobrany prąd znamionowy lub błędne wartości czasów przełączania mogą prowadzić do problemów podczas rozruchu lub uszkodzenia silnika. Dlatego precyzyjne ustawienia są niezwykle istotne dla efektywnego i bezpiecznego uruchomienia urządzenia.

Zabezpieczenie termiczne oraz przeciążeniowe

Zabezpieczenie termiczne chroni silnik przed przegrzaniem, które może być efektem przeciążenia lub pracy poza ustalonymi parametrami. Jego działanie opiera się na monitorowaniu wzrostu temperatury uzwojeń. Z kolei zabezpieczenia przeciążeniowe, takie jak wyłącznik nadprądowy, reagują na nadmiar prądu, który ma potencjał uszkodzenia uzwojeń silnika.

W układzie gwiazda-trójkąt te dwa systemy współdziałają, oferując nie tylko skuteczną ochronę silnika, ale również całej instalacji elektrycznej. Dzięki ich zastosowaniu znacznie zmniejsza się ryzyko uszkodzeń, awarii czy pożarów, które mogą wystąpić w wyniku zbyt dużego obciążenia.

Dlatego tak ważne jest, aby stosować te zabezpieczenia podczas montażu oraz użytkowania przełącznika gwiazda-trójkąt. Ich obecność nie tylko zwiększa trwałość działania silnika, ale również znacząco podnosi poziom bezpieczeństwa.

Jakie są zalety i wady stosowania przełącznika gwiazda-trójkąt?

Przełącznik gwiazda-trójkąt oferuje szereg korzyści podczas uruchamiania silników elektrycznych. Przede wszystkim, efektywnie zmniejsza prąd rozruchowy, co przekłada się na mniejsze obciążenie sieci oraz zwiększa bezpieczeństwo instalacji elektrycznej. Dzięki temu rozruch staje się łagodniejszy, co z kolei zmniejsza mechaniczne napięcie na komponentach napędowych, a to może wydłużyć ich żywotność. Dodatkowo, ten system pomaga ograniczyć spadki napięcia w momencie uruchomienia silnika, co jest istotne dla stabilności pracy całego układu.

Oto pięć głównych korzyści korzystania z przełącznika gwiazda-trójkąt:

• zmniejsza prąd rozruchowy,
• zwiększa bezpieczeństwo instalacji elektrycznej,
• łagodniejszy rozruch,
• mniejsze mechaniczne napięcie na komponentach,
• ogranicza spadki napięcia w momencie uruchomienia silnika.

Z drugiej strony, system ten ma także swoje wady. W konfiguracji gwiazdy moment rozruchowy zazwyczaj zmniejsza się o około 33% w porównaniu do ustawienia trójkąta, co może okazać się niewystarczające dla silników obciążonych dużymi wymaganiami. Taki spadek momentu stanowi wyzwanie w trudnych warunkach pracy. Dodatkowo, prawidłowe funkcjonowanie układu wymaga starannego dopasowania zabezpieczeń oraz doświadczenia operatora zarówno przy montażu, jak i późniejszej obsłudze, ponieważ jakiekolwiek błędy mogą prowadzić do uszkodzenia silnika lub jego niewłaściwego działania.

Korzystanie z przełącznika gwiazda-trójkąt przynosi przede wszystkim korzyści w postaci ograniczenia prądu i zmniejszenia przeciążeń. Jednakże, należy pamiętać o ograniczeniu momentu rozruchowego oraz wymaganiach dotyczących zabezpieczeń i obsługi, które mogą stanowić pewne wyzwanie.

Korzyści rozruchu i ograniczenia prądu rozruchowego

Rozruch przy użyciu układu gwiazda-trójkąt przynosi szereg korzyści. Przede wszystkim:

• skutecznie redukuje prąd startowy silnika,
• wpływa na mniejsze obciążenie sieci elektrycznej,
• zmniejsza ryzyko zadziałania zabezpieczeń,
• zapewnia płynne uruchamianie silnika,
• minimalizuje spadki napięcia.

Ograniczenie prądu rozruchowego pozytywnie wpływa na żywotność zarówno elementów mechanicznych, jak i elektrycznych, ograniczając ich zużycie podczas uruchamiania. Dodatkowo, rozruch gwiazda-trójkąt jest skuteczną metodą na zapobieganie przeciążeniom sieci. Gwarantuje to większe bezpieczeństwo instalacji elektrycznej, zabezpieczając ją przed nadmiernymi obciążeniami.

Ograniczenia momentu rozruchowego

W układzie gwiazda-trójkąt, moment rozruchowy podczas uruchamiania wynosi około 50% nominalnego momentu silnika, co ma istotny wpływ na start. Niski moment rozruchowy może sprawić trudności w pokonaniu oporu mechanicznego, co z kolei może prowadzić do:

• przegrzewania silnika,
• całkowitego zatrzymania silnika podczas rozruchu.

Dlatego układ gwiazda-trójkąt jest zazwyczaj stosowany w silnikach, które nie wymagają dużego momentu rozruchowego. W sytuacjach z większymi obciążeniami warto rozważyć alternatywne metody uruchamiania, takie jak:

• softstart,
• rozruch bezpośredni.

Warto pamiętać, że takie rozwiązania powinny być wdrażane z odpowiednimi zabezpieczeniami. Podczas wyboru metody rozruchu kluczowe jest uwzględnienie ograniczeń dotyczących momentu rozruchowego, dzięki czemu można zapewnić prawidłowe funkcjonowanie silnika oraz uniknąć ryzyka jego przeciążenia.

Jakie są akcesoria, automatyka i dodatkowe elementy do układów gwiazda-trójkąt?

W układach gwiazda-trójkąt istnieje wiele różnych akcesoriów oraz elementów automatyki, które wspomagają ich prawidłowe funkcjonowanie. Na przykład, przekaźniki rozruchowe z funkcją czasową skutecznie regulują moment przełączania między tymi układami, co pozwala na bezpieczne uruchamianie silnika. Często stosowanym rozwiązaniem jest sterownik PCG-417, który automatyzuje proces przełączania, co z kolei znacznie obniża ryzyko błędów popełnianych przez operatorów.

Do ręcznego sterowania wykorzystuje się łączniki krzywkowe oraz przyciski, które umożliwiają precyzyjną kontrolę nad systemem. Dodatkowo, elementy montażowe, takie jak obudowy ochronne i listwy zaciskowe, nie tylko chronią instalację, ale także prowadzą przewody, co zapewnia nie tylko solidność, lecz również estetyczny wygląd całego układu.

W tych systemach istotne są również zabezpieczenia termiczne oraz wyłączniki nadprądowe, które skutecznie chronią silnik przed przeciążeniem i potencjalnymi uszkodzeniami. Przy użyciu odpowiednio dobranych przewodów i zacisków zapewnia się stabilność oraz długowieczność połączeń elektrycznych. Automatyczne przełączanie między gwiazdą a trójkątem podnosi komfort użytkowania urządzenia oraz minimalizuje ryzyko awarii, co ma szczególne znaczenie w instalacjach przemysłowych z silnikami klatkowo- i innymi silnikami trójfazowymi.

Gdzie kupić przełącznik gwiazda-trójkąt i jakie produkty są dostępne?

Przełączniki gwiazda-trójkąt są powszechnie dostępne w wielu hurtowniach elektrycznych oraz sklepach internetowych specjalizujących się w automatyce przemysłowej. Można tam znaleźć zarówno ręczne przełączniki krzywkowe, jak i zautomatyzowane systemy wyposażone w przekaźniki czasowe oraz styczniki. Dzięki bogatej ofercie hurtowni możliwe jest dobranie idealnego rozwiązania do konkretnego zastosowania.

Dodatkowo, sklepy online oferują różnorodne akcesoria, które są niezbędne do sprawnego montażu i użytkowania tych przełączników, takie jak:

• styczniki,
• przekaźniki,
• listwy zaciskowe.

Korzystając z porównywarek produktów w internecie, łatwo można znaleźć najbardziej odpowiedni model. Użytkownicy mają też możliwość sprawdzenia dostępności, cen oraz recenzji innych klientów, co ułatwia podjęcie decyzji.

Kupując przełączniki, warto zwrócić szczególną uwagę na jakość ich komponentów. Również kluczowe jest, by sprzedawca zapewniał dostęp do instrukcji i wsparcia technicznego, co może znacząco ułatwić późniejsze korzystanie z urządzenia.

Porównywarka produktów

Porównywarka produktów to świetne narzędzie, które umożliwia szybkie zestawienie różnych modeli przełączników ze stykami gwiazda-trójkąt. Dzięki niej, użytkownicy z łatwością mogą skontrolować parametry techniczne, ceny oraz dostępność urządzeń. W efekcie, odnajdują idealny przełącznik dopasowany do wymagań ich instalacji.

Co więcej, porównywarki biorą pod uwagę opinie innych użytkowników, co pozwala ocenić jakość oraz niezawodność produktów przed podjęciem decyzji o zakupie. Taki sposób podejmowania decyzji znacznie usprawnia proces planowania montażu i zakupu. Dodatkowo, sprzyja osiągnięciu optymalnego stosunku jakości do ceny.

Popularne hurtownie elektryczne i sklepy e-commerce

W popularnych hurtowniach elektrycznych oraz sklepach internetowych można znaleźć bogaty asortyment produktów niezbędnych do montażu układów gwiazda-trójkąt. Znajdziemy tam wszystko, od:

• przełączników,
• stykników,
• przekaźników,
• różnorodnych akcesoriów montażowych.

Zakupy w hurtowniach zapewniają dostęp do certyfikowanych komponentów, co zwiększa pewność co do jakości używanych materiałów. Dodatkowo, klienci często otrzymują fachowe porady, co jest dużą wartością dodaną. W przeciwieństwie do tego, zakupy online oferują wygodę zamówienia z dostawą prosto do biura czy miejsca instalacji. Takie rozwiązanie znacząco przyspiesza cały proces realizacji inwestycji.

Nie można także zapomnieć o konkurencyjnych cenach i promocjach, które często pojawiają się w tych punktach sprzedaży. To sprawia, że instalatorzy i firmy z branży elektrycznej chętnie korzystają z ich oferty, szukając atrakcyjnych możliwości zaopatrzenia.

Jakie są najważniejsze porady przy montażu i eksploatacji przełącznika gwiazda-trójkąt?

Podczas montażu i użytkowania przełącznika gwiazda-trójkąt niezwykle istotne jest przestrzeganie zasad bezpieczeństwa. Kluczowe jest zastosowanie odpowiednich zabezpieczeń, w tym wyłączników nadprądowych oraz przekaźników termicznych. Zanim przystąpimy do podłączenia, warto dokładnie przeanalizować dostarczoną instrukcję. Nie zapominajmy także o sprawdzeniu tabliczki znamionowej silnika, co pozwoli nam poprawnie zidentyfikować zaciski oraz przewody.

Sam proces montażu powinien odbywać się zgodnie z ustalonym schematem połączeń. Takie podejście znacząco minimalizuje ryzyko błędów, które mogłyby prowadzić do uszkodzenia zarówno silnika, jak i urządzenia sterującego. Dobrym pomysłem jest także zastosowanie automatycznych układów sterowania z przekaźnikami czasowymi. Ułatwia to bezpieczne i płynne przełączanie pomiędzy układami gwiazda i trójkąt.

Regularne sprawdzanie stanu poszczególnych komponentów jest niezbędne. Nadzór doświadczonego operatora znacząco podnosi niezawodność oraz bezpieczeństwo eksploatacji. Przewody i zaciski muszą być mocno połączone, zgodnie z dostępnymi zaleceniami. Takie działania skutecznie zapobiegają zwarciom i obniżeniu napięcia podczas pracy przełącznika.
