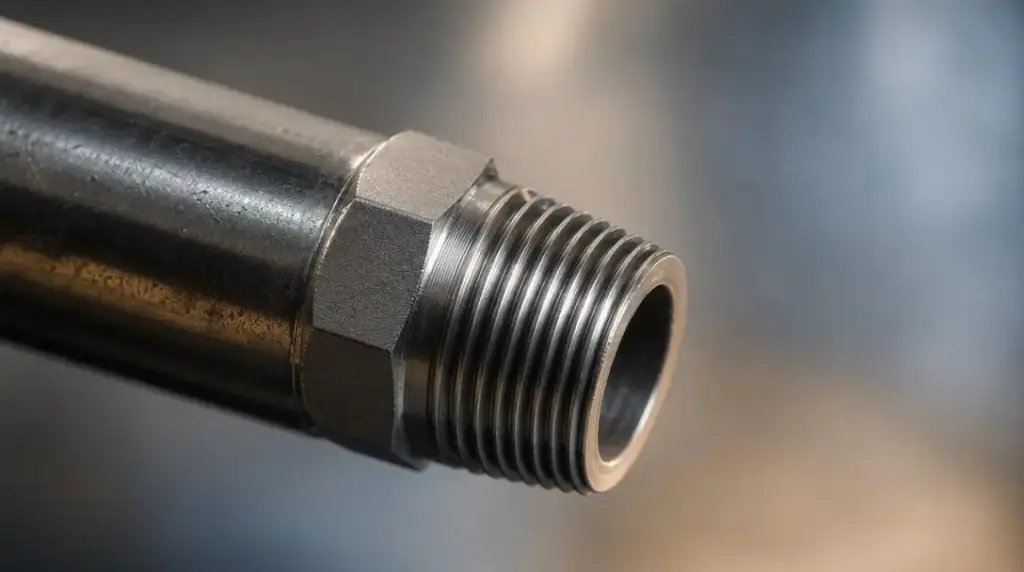

6/4 Cala Ile To Mm?

6/4 cala to dokładnie 38,10 mm (1,5 × 25,4). Ten rozmiar odpowiada gwintowi G 1½ (BSP) i średnicy nominalnej DN40. Jednak rzeczywista średnica zewnętrzna rury stalowej 6/4 cala wynosi 48,3 mm według normy EN 10255, a nie 38,10 mm. Rozmiar nominalny odnosi się do historycznej średnicy przepływu, a nie do wymiaru gwintu. Gwint G 1½ ma 11 zwojów na cal i skok 2,309 mm zgodnie z ISO 228-1. Średnica wewnętrzna rury zależy od serii: wynosi 42,5 mm dla serii L lub 41,9 mm dla serii M. Do montażu wymaga się klucza o rozmiarze 60 mm.

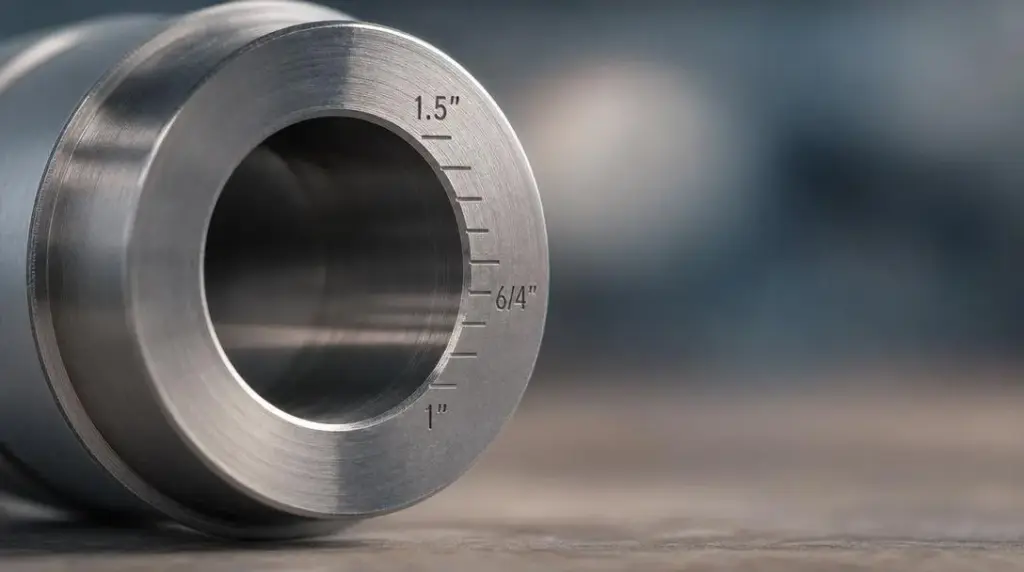

Ile dokładnie milimetrów ma 6/4 cala?

6/4 cala to dokładnie 38,10 mm, co jest wynikiem mnożenia 1,5 przez 25,4 mm, czyli wartość jednego cala. Oznaczenie 6/4 to ułamek oznaczający sześć czwartych, który uproszczony daje półtora cala (1,5). Ta wartość jest stała i wynika z międzynarodowej definicji cala, przyjętej w 1959 roku na 25,4 mm.

W dokumentach technicznych oraz katalogach ten rozmiar najczęściej oznacza się jako G 1½ lub DN40Wartość 38,10 mm to tzw. rozmiar nominalny, który pierwotnie odnosił się do wewnętrznej średnicy rur cienkościennych, a nie do rzeczywistego wymiaru gwintu czy nowoczesnej rury.

Czy 6/4 cala to to samo co 1 i 1/2 cala?

Tak, 6/4 cala i 1½ cala to właściwie ten sam rozmiar, ponieważ wynik dzielenia 6 przez 4 daje dokładnie 1,5. Zapis 6/4 to popularny skrót powszechnie stosowany w branży instalacyjnej i hydraulicznej, odpowiadający zapisowi 1 i 1/2 lub 1½. Oba te oznaczenia odnoszą się do rozmiaru nominalnego, który wynosi 38,10 mm (1,5 × 25,4). W katalogach producentów rur i kształtek spotkamy je na przemian, jedni używają 6/4, inni preferują G 1½, a zgodnie z normą EN 10255 rozmiar zapisuje się jako 1½. Bez względu na formę zapisu, zawsze opisują tę samą grupę wymiarową, DN40

Dlaczego przelicznik matematyczny nie sprawdza się przy gwintach hydraulicznych?

Nominalny rozmiar rury hydraulicznej, taki jak 6/4 cala (co odpowiada 38,10 mm), odnosi się do tradycyjnie przyjętej wewnętrznej średnicy przepływu, a nie rzeczywistego wymiaru gwintu. W przypadku gwintu BSP G 1½ zewnętrzna średnica, czyli średnica głowicy gwintu, wynosi aż 47,803 mm, jest to wartość znacznie odbiegająca od 38,10 mm, które mogłyby wynikać z prostego przeliczenia jednostek.

Geneza tego zjawiska sięga początków ery przemysłowej w Wielkiej Brytanii, gdzie rozmiary rur były ustalane dla cienkościennych rur żeliwnych. Z biegiem czasu pojawiły się jednak rury o znacznie grubszym ściankom oraz gwinty, które zwiększyły faktyczne wymiary zewnętrzne rur.

Z tego powodu, gdy zmierzymy suwmiarką średnicę zewnętrzną gwintu G 1½, zobaczymy dokładnie 47,803 mm, a nie 38,10 mm. Norma ISO 228-1 wyjaśnia tę rozbieżność, definiując wymiary gwintów cylindrycznych niezależnie od prostych kalkulacji cal-milimetr.

Jakie są dokładne wymiary rury 6/4 cala?

Rura o średnicy 6/4 cala (DN40) charakteryzuje się stałą średnicą zewnętrzną wynoszącą 48,3 mm. Jest dostępna w dwóch wariantach grubości ścianki:

• Lekkiej (L), która ma 2,9 mm,
• Średniej (M) o grubości 3,2 mm,
• Wszystko zgodnie z normą EN 10255

Wymiarem kluczowym pozostaje zawsze zewnętrzna średnica 48,3 mm, identyczna dla obu wersji. Standardowa długość takich rur to 6 metrów, choć niektóre odcinki mają 3 metry. Rury DN40 (6/4) produkowane są zarówno w formie bezszwowej, jak i ze szwem, jednak niezależnie od typu zachowują tę samą zewnętrzną średnicę wymaganą przez normę.

Jaka jest średnica zewnętrzna rury 6/4 cala?

Średnica zewnętrzna rury oznaczonej jako 6/4 cala wynosi 48,3 mm, jest to wartość ustalona normą EN 10255 i dotyczy wszystkich typów rur:

• Rury z szwem,
• Rury bez szwu,
• Rury czarne,
• Rury ocynkowanej.

Warto podkreślić, że ta wielkość nie wynika z bezpośredniego przeliczenia cali, które dałoby 38,10 mm, lecz jest efektem historycznego ujednolicenia wymiarów. Według normy EN 10255, dla rur o rozmiarze 1½ cala (czyli 6/4), przyjęto jako standard średnicę zewnętrzną d_zew równą właśnie 48,3 mm. Ta zasada obowiązuje niezależnie od rodzaju materiału oraz zastosowanej technologii produkcji. Podczas składania zamówień na rury lub ich elementy instalacyjne warto kierować się tą ustaloną wartością 48,3 mm, zamiast bazować na prostym przeliczeniu cali (1,5 × 25,4 mm), które nie odzwierciedla rzeczywistych standardów.

Jaka jest średnica wewnętrzna rury stalowej 6/4 cala?

Średnica wewnętrzna rury stalowej 6/4 cala zależy przede wszystkim od grubości jej ścianki oraz wybranej serii produkcyjnej. W wersji L (light), gdzie ścianka ma 2,9 mm grubości, a zewnętrzna średnica wynosi 48,3 mm, przekrój wewnętrzny osiąga 42,5 mm (48,3, 2 × 2,9 = 42,5).

Z kolei w serii M (medium) o ściance 3,2 mm, średnica wewnętrzna jest mniejsza i wynosi 41,9 mm (48,3, 2 × 3,2 = 41,9). Obliczenia są oparte na wzorze d_wew = d_zew, 2t i zgodne z normą EN 10255, co potwierdza ich dokładność. Choć różnica między obiema seriami to zaledwie 0,6 mm, wybór odpowiedniego wariantu może mieć znaczenie szczególnie w instalacjach wymagających precyzyjnego określenia przepustowości. Dotyczy to zwłaszcza systemów przemysłowych, gdzie natężenie przepływu odgrywa kluczową rolę.

Jaki wymiar DN odpowiada średnicy 6/4 cala?

Rozmiar DN40 odpowiada dokładnie średnicy 6/4 cala (G 1½). Oznaczenie DN (Diameter Nominal) to europejski standard nominalnych średnic rurociągów, wykorzystywany w normach EN i ISO. DN40 określa rurę o historycznie nominalnej, wewnętrznej średnicy przepływu wynoszącej około 40 mm.

W rzeczywistości jednak żadna rzeczywista średnica rury DN40 nie wynosi dokładnie 40 mm. Zewnętrzna średnica rurki to 48,3 mm, a jej wewnętrzny wymiar waha się w granicach 41,9-42,5 mm, w zależności od grubości ścianki.

System DN nie podaje zatem faktycznych wymiarów w milimetrach, pełniąc raczej funkcję kodu identyfikacyjnego. W dokumentacji technicznej oraz zamówieniach oznaczenia DN40 oraz 6/4 są stosowane zamiennie i dotyczą tego samego produktu.

Jak poprawnie zmierzyć gwint hydrauliczny 6/4 cala?

Gwint hydrauliczny 6/4 cala (G 1½) mierzymy suwmiarką, przykładując jej szczęki do zewnętrznych grzbietów gwintu. Właściwy wymiar to około 47,8 mm, a dokładniej 47,803 mm zgodnie z normą ISO 228-1 dla rozmiaru G 1½. Wartości takie jak 48,3 mm czy 38,10 mm są więc nieprawidłowe.

Innym sposobem na potwierdzenie rozmiaru jest policzenie zwojów. Gwint G 1½ cechuje się 11 zwojami na cal (TPI = 11), co przekłada się na skok równy 2,309 mm (25,4 mm podzielone przez 11). Można to zweryfikować używając kalibru gwintomierza lub licząc zwoje na odcinku jednego cala.

Warto też pamiętać, że kąt gwintu BSP (Whitwortha) wynosi 55°, czym różni się od gwintu metrycznego o kącie 60° oraz od gwintu NPT. Z tego powodu sam pomiar suwmiarką, bez sprawdzenia skoku, może nie być wystarczający do jednoznacznej identyfikacji. Gwint G (BSP) ma cylindryczną formę, więc jego średnica jest stała na całej długości, natomiast gwint BSPT jest stożkowy i stopniowo się zwęża ku końcówce.

Jaki osprzęt pasuje do wymiaru 6/4 cala?

Do rury o wymiarze 6/4 cala (G 1½, DN40) dobiera się osprzęt o identycznym nominalnym rozmiarze. Wśród nich znajdują się takie elementy jak złączki, kolana, trójniki, śrubunki, zawory oraz uszczelki oznaczone jako DN40 lub G 1½. Producenci często używają wymiennie oznaczeń 6/4, 1½, G 1½ oraz DN40, ponieważ wszystkie odnoszą się do tej samej grupy wymiarowej.

Rura 6/4 cala współpracuje także z mufkami, złączkami redukcyjnymi (na przykład z 6/4 na 1 cal) oraz standardowymi kształtkami gwintowanymi, które są produkowane do gwintu G 1½ BSP. Armatura, czyli zawory kulowe i odcinające w rozmiarze DN40, jest powszechnie dostępna w wariantach stalowych, mosiężnych oraz żeliwnych. Można je bez trudu zamontować bezpośrednio na rurze 6/4 cala, bez potrzeby stosowania dodatkowych adapterów.

Jaki rozmiar klucza pasuje do śrubunku 6/4 cala?

Do nakrętki śrubunku (unii) o wymiarze 6/4 cala (G 1½) najlepiej użyć klucza płaskiego lub nastawnego z rozstawem szczęk wynoszącym 60 mm. Ten rozmiar jest typowy dla nakrętek stosowanych przy armaturze i śrubunkach DN40

Jeśli przestrzeń pracy jest ograniczona, warto sięgnąć po:

• Klucz nastawny (szwedzki),
• Klucz łańcuchowy,
• Zwłaszcza gdy rura została już zamontowana w instalacji.

W miejscach, gdzie nie ma możliwości pełnego obrotu narzędziem, lepiej sprawdzi się klucz:

• Oczkowy,
• Z grzechotką o rozstawie szczęk 60 mm.

Przed dokręceniem nakrętki zwróć uwagę na materiał, z którego została wykonana:

• Stalowa wymaga większej siły,
• Mosiężna powinna być dokręcana delikatniej, by nie uszkodzić gwintu.

Jak dobrać odpowiednią uszczelkę do gwintu 6/4 cala?

Przy gwincie cylindrycznym G 1½ (6/4 cala) uszczelnienie realizuje się za pomocą taśmy PTFE (teflonowej) lub specjalnej pasty uszczelniającej. Taśmę teflonową nakłada się zgodnie z kierunkiem gwintu, czyli zgodnie z ruchem wskazówek zegara, patrząc od końca, zwykle w 3-5 warstwach na dokładnie oczyszczony i odtłuszczony gwint.

W instalacjach wodnych i grzewczych dopuszcza się również stosowanie impregnowanej pastą pakuły konopnej, to tradycyjne rozwiązanie, które sprawdza się przede wszystkim w systemach stalowych. Ważne: gwint G (BSP) ma cylindryczny kształt i uszczelnienie nie odbywa się przez stożkowe dopasowanie, jak ma to miejsce w gwintach BSPT czy NPT, dlatego bez zastosowania uszczelki lub taśmy połączenie zazwyczaj będzie nieszczelne. Jeśli chodzi o połączenia doczołowe, czyli śrubunki wyposażone w płaską uszczelkę, zamiast taśmy stosuje się gumowe bądź fibro-metalowe uszczelki, odpowiednio dobrane do średnicy G 1½.

Jakie są różnice między gwintem 6/4 cala a 5/4 cala?

Gwinty 6/4 cala (G 1½) oraz 5/4 cala (G 1¼) różnią się wymiarem nominalnym o 0,25 cala, co sprawia, że tworzą dwie odrębne grupy produktów, niewspółpracujące bez zastosowania odpowiednich redukcji.

Rury DN40 i DN32 różnią się zewnętrzną średnicą o 5,9 mm oraz średnicą wewnętrzną, co przekłada się na znaczącą zmianę pola przekroju. Przy tym samym ciśnieniu rura DN40 pozwala na przepływ nawet o 35% większej ilości medium. Warto podkreślić, że gwinty G 1½ i G 1¼ różnią się także średnicami podziałowymi, dlatego ich bezpośrednie łączenie jest niemożliwe bez użycia specjalnej redukcji gwintowej.

Jak przeliczyć inne gwinty calowe na milimetry?

Aby przeliczyć wymiar gwintu calowego na milimetry, wystarczy pomnożyć wartość w calach przez 25,4 mm. Przykładowo, ½ cala to 12,70 mm, 1 cal odpowiada 25,40 mm, a 2 cale to 50,80 mm.

Trzeba jednak pamiętać, że takie obliczenie nie odzwierciedla faktycznej zewnętrznej średnicy rury ani gwintu, jest to jedynie historyczna, nominalna miara.

Dla osób montujących instalacje znacznie istotniejsze są rzeczywiste wymiary zewnętrzne (d_zew) określone normą EN 10255, które przedstawiają się następująco:

• ½ cala = 21,3 mm,
• ¾ cala = 26,9 mm,
• 1 cal = 33,7 mm,
• 1¼ cala = 42,4 mm,
• 1½ cala = 48,3 mm,
• 2 cale = 60,3 mm.

Mnożenie przez 25,4 jest przydatne do szybkiego określenia grupy asortymentowej, ale podczas zamawiania czy projektowania zawsze należy kierować się wymiarami nominalnymi określonymi przez normy.

Tabela przeliczeniowa cali na mm dla rur hydraulicznych

Poniżej przedstawiono najpopularniejsze rozmiary rur instalacyjnych zgodnie z normą EN 10255 W zestawieniu uwzględniono zarówno nominalne wymiary, jak i faktyczne średnice zewnętrzne:

• ½ (DN15), nominalnie 12,70 mm, zewnętrzna średnica 21,3 mm,
• ¾ (DN20), 19,05 mm nominalnie, a średnica zewnętrzna wynosi 26,9 mm,
• 1 (DN25), rozmiar nominalny 25,40 mm, średnica na zewnątrz 33,7 mm,
• 1¼ (DN32), 31,75 mm nominalnie, zewnętrzna średnica 42,4 mm,
• 1½ (DN40), nominalnie 38,10 mm, a średnica zewnętrzna 48,3 mm,
• 2 (DN50), 50,80 mm nominalnie, rzeczywista średnica to 60,3 mm,
• 2½ (DN65), nominalny wymiar 63,50 mm, zewnętrzna średnica 76,1 mm,
• 3 (DN80), 76,20 mm nominalnie, średnica na zewnątrz wynosi 88,9 mm,
• 4 (DN100), nominalnie 101,60 mm, zewnętrzna średnica 114,3 mm.

We wszystkich wymienionych przypadkach średnica zewnętrzna przewyższa nominalny rozmiar rury. Różnica ta oscyluje od około 8 mm w przypadku najmniejszego rozmiaru ½, do około 13 mm dla większych wymiarów, takich jak 3 i 4 Podane informacje opierają się na normie EN 10255, która reguluje parametry rur stalowych z gwintem.
