3/8 Cala Ile To Mm?

3/8 cala to dokładnie 9,525 mm (3/8 × 25,4 mm = 9,525 mm). Wartość ta występuje w oznaczeniach kluczy nasadowych, złączek hydraulicznych oraz rurowych gwintów BSP. Jednak nominalna średnica zewnętrzna gwintu 3/8„ według normy ISO 228 wynosi 16,662 mm, a nie 9,525 mm. Zaokrąglenie stosowane w warsztacie to 9,5 mm. Przelicznik jest stały od 1959 roku i wynosi 1 cal = 25,4 mm.

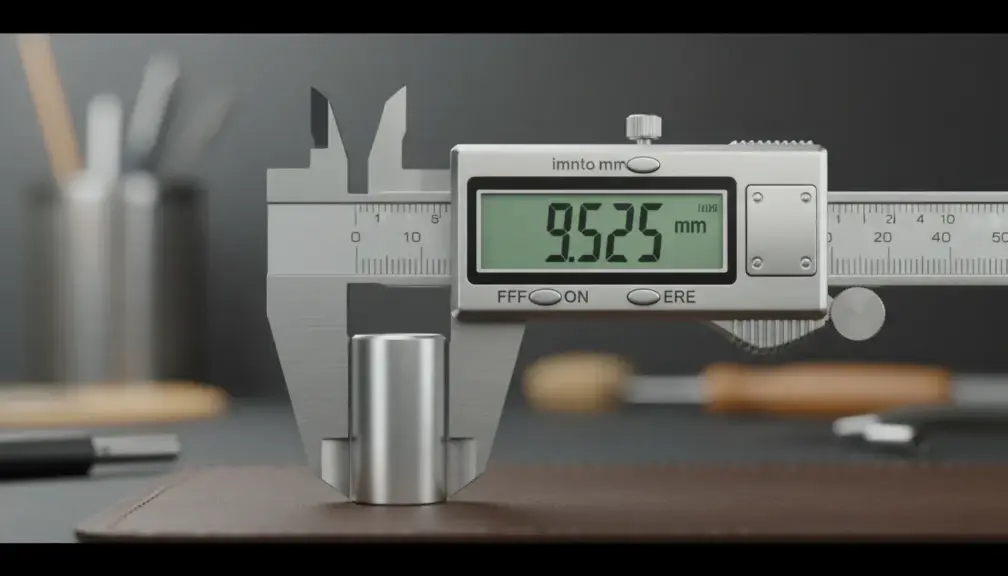

Ile milimetrów to 3/8 cala?

3/8 cala to dokładnie 9,525 mm, co wynika z prostego przeliczenia: 3/8 × 25,4 mm = 9,525 mm. Stała wartość 25,4 mm na cal została ustalona w 1959 roku na mocy porozumienia między krajami anglosaskimi i metrycznymi, a dziś jest powszechnie stosowana w normach ISO.

Ułamek 3/8 zapisany w formie dziesiętnej to 0,375, więc mnożąc go przez 25,4 mm otrzymujemy dokładnie 9,525 mm, bez konieczności zaokrąglania. W praktyce technicznej ten wymiar pojawia się często przy oznaczeniach narzędzi, złączek rurowych, gwintów oraz części mechanicznych, które powstają według standardów calowych. Znajomość tej wartości jest niezbędna podczas wyboru kluczy nasadowych, przewodów hydraulicznych i pneumatycznych, a także ułatwia interpretację dokumentacji technicznej dotyczącej sprzętu importowanego z krajów korzystających z systemu imperialnego.

Ile centymetrów to 3/8 cala?

3/8 cala to 0,9525 cm, ponieważ 9,525 mm podzielone przez 10 daje właśnie tę wartość w centymetrach. Jest to liczba bliska dokładnie 1 cm, co ułatwia jej zapamiętanie, 3/8 cala to odrobinę mniej niż centymetr.

W praktyce, np. przy montażu armatury łazienkowej czy dobieraniu wężów ogrodowych, można przyjąć, że 3/8 cala to około 1 cm średnicy. Taka przybliżona wartość najczęściej wystarcza do codziennych zastosowań. Natomiast w przypadku dokładnych obliczeń technicznych konieczne jest posługiwanie się pełnym wymiarem 9,525 mm. Zaokrąglenie do 1 cm może wprowadzać błąd około 0,475 mm, co czasem skutkuje przeciekami lub trudnościami podczas montażu.

Ile to jest 0,375 cala w milimetrach?

0,375 cala to dziesiętny odpowiednik ułamka 3/8 cala, ponieważ 3 podzielone przez 8 daje 0,375 Przeliczając tę wartość na milimetry, otrzymujemy 0,375 razy 25,4 mm, co daje dokładnie 9,525 mm. Zapis dziesiętny jest powszechnie wykorzystywany w programach CAD oraz na rysunkach technicznych tworzonych głównie w krajach anglojęzycznych.

Mimo to, ułamek 3/8 pozostaje standardem w katalogach narzędzi i elementów armatury. Bez względu na wybraną formę, długość wyrażona w milimetrach wynosi zawsze 9,525 mm. Znajomość tej konwersji ułatwia poruszanie się między dokumentacją techniczną podaną w calach dziesiętnych a specyfikacjami wykorzystującymi ułamki, co jest bardzo przydatne w praktyce.

Jaka wartość stanowi zaokrąglenie warsztatowe dla wymiaru 3/8 cala?

Warsztatowa wartość zaokrąglona wymiaru 3/8 cala wynosi 9,5 mm, gdyż dokładna miara to 9,525 mm, a po zaokrągleniu do jednego miejsca po przecinku otrzymujemy właśnie 9,5 mm. Różnica wynosi zaledwie 0,025 mm, co mieści się w standardowych tolerancjach stosowanych przy połączeniach, które nie wymagają uszczelnienia.

W codziennej pracy monterskiej, podczas wyboru węży, opasek czy przewodów, taka wartość jest zwykle wystarczająca i szeroko stosowana. Z kolei w sytuacjach związanych z uszczelnianiem gwintów, produkcją uszczelek czy precyzyjną obróbką mechaniczną, zaleca się korzystać z dokładnej liczby 9,525 mm.

Dzięki temu unikniemy problemów z nieszczelnościami oraz błędami wymiarowymi. Zgodnie z normami ISO i DIN, jeśli wymagana precyzja jest większa niż 0,1 mm, konieczne jest stosowanie wartości niezaokrąglonych.

Ile cali to 9,5 milimetra?

9,5 mm to około 0,3740 cala (dokładnie: 9,5 ÷ 25,4 = 0,374016.. Cala). Ta wartość jednak nie odpowiada żadnemu z popularnych ułamków calowych stosowanych w narzędziach czy armaturze.

Najbliższe rozmiary to 3/8 cala (9,525 mm) oraz 11/32 cala (8,731 mm). W związku z tym 9,5 mm jest wymiarem metrycznym, który nie ma precyzyjnego odpowiednika w systemie calowym. Gdy dokumentacja precyzuje 9,5 mm, a zachodzi potrzeba dobrania elementu calowego, kluczowa staje się dopuszczalna tolerancja montażowa.

Jeśli można zaakceptować tolerancję przynajmniej ±0,025 mm, wtedy można wybrać rozmiar 3/8 cala (9,525 mm). Natomiast przy bardziej rygorystycznych wymaganiach warto pozostać przy metrycznym oznaczeniu.

Jaka jest średnica gwintu 3/8 cala?

Średnica zewnętrzna gwintu 3/8 cala różni się w zależności od obowiązującej normy, ale zawsze przekracza 9,525 mm. W systemie GAS/BSP, który odpowiada normie ISO 228, jej wartość wynosi 16,662 mm, a liczba zwojów na cal to 19, co przekłada się na skok gwintu równy 1,337 mm.

17,055 mm. Ta pozornie sprzeczna różnica, gdzie calowy gwint 3/8 osiąga średnicę powyżej 16 mm, wynika z tradycyjnego sposobu klasyfikowania gwintów rurowych. Oznaczenie w calach odzwierciedla bowiem mniej więcej wewnętrzną średnicę rury, a nie dokładne wymiary samego gwintu.

Znajomość tych rozbieżności ma kluczowe znaczenie przy doborze armatury, złączek czy uszczelek. Ponieważ gwinty z systemu GAS i NPT, mimo identycznego oznaczenia, nie są kompatybilne, nie można ich stosować zamiennie.

Jaka jest zewnętrzna średnica gwintu 3/8 cala?

Oznacza to różnicę sięgającą 0,393 mm między tymi dwoma standardami. Obie te wartości są znacznie większe od nominalnych 9,525 mm, które wynikają z prostej konwersji ułamka 3/8 cala. Taka rozbieżność to typowa cecha gwintów rurowych, ich oznaczenia calowe nie odzwierciedlają faktycznych wymiarów geometrycznych.

Skok gwintu BSP 3/8 to 1,337 mm, co odpowiada 19 zwojom na cal (TPI). Podczas wymiany lub doboru złączek niezbędne jest dokładne zmierzenie rzeczywistej średnicy zewnętrznej za pomocą suwmiarki lub mikrometru. Następnie warto zestawić uzyskany wynik z informacjami zawartymi w tabelach norm, ponieważ zdawanie się jedynie na nominalny rozmiar może prowadzić do pomyłek.

Czym różnią się wymiary gwintu 3/8 cala od 1/2 cala?

Gwint BSP 1/2 zgodny z normą ISO 228 charakteryzuje się zewnętrzną średnicą wynoszącą 20,955 mm, podczas gdy gwint BSP 3/8 ma średnicę 16,662 mm. Ta różnica sięgająca 4,293 mm jest wyraźnie wyczuwalna gołym okiem.

Gwint 1/2 BSP posiada 14 zwojów na cal, co przekłada się na skok 1,814 mm, natomiast w przypadku gwintu 3/8 BSP jest ich aż 19 na cal, czyli skok 1,337 mm. Różnica w skoku to 0,477 mm, co powoduje, że śruba o rozmiarze 3/8 nie wpasuje się w nakrętkę 1/2, nawet przy zbliżonych wymiarach zewnętrznych. Po prostu ich profile gwintów nie są wzajemnie kompatybilne.

W instalacjach hydraulicznych oraz gazowych mylenie tych dwóch rozmiarów może prowadzić do nieszczelności, a w systemach działających pod ciśnieniem takie pomyłki mogą skutkować poważnymi awariami i zagrożeniem bezpieczeństwa. Dlatego zawsze warto precyzyjnie zweryfikować rozmiar gwintu, wykorzystując do tego specjalistyczne sprawdziany lub szablony kąta zarysu, by uniknąć nieprzyjemnych niespodzianek.

Czym różni się gwint 3/8 BSPP od gwintu 3/8 BSPT?

Gwint 3/8 BSPP (British Standard Pipe Parallel) oraz gwint 3/8 BSPT (British Standard Pipe Taper) charakteryzują się identycznymi wymiarami nominalnymi i skokiem, lecz różnią się kształtem powierzchni osiowej, pierwszy ma profil walcowy, czyli równoległy, podczas gdy drugi jest stożkowy z zbieżnością 1:16 (3°34’). Oba rodzaje gwintów posiadają zewnętrzną średnicę wynoszącą 16,662 mm oraz 19 zwojów na cal (TPI). Z tego powodu na początku procesu gwintowania mogą się wzajemnie nakładać, jednak połączenie takie, zwane krzyżowym, nie gwarantuje szczelności.

W przypadku gwintu BSPP szczelność zapewnia uszczelka płaska lub ta umieszczona na końcu złączki, natomiast w gwincie BSPT uszczelnienie opiera się na stożkowym zazębieniu nici lub obłożeniu taśmą PTFE na gwint.

Standardy regulujące te gwinty:

• Norma ISO 7 (wcześniej BS 21) dla BSPT,
• ISO 228 dla BSPP.

Dlatego przed zakupem odpowiedniej armatury warto zweryfikować, który z tych standardów obowiązuje w danej instalacji.

Jaki rozmiar w milimetrach ma klucz 3/8 cala?

Klucz 3/8 cala to określenie związane z narzędziami nasadowymi, które odnosi się do rozmiaru napędu, czyli tzw. kwadratu napędowego o wymiarze nominalnym 9,525 mm. To właśnie ten wymiar określa gniazdo łączące np. klucz dynamometryczny, pokrętło czy przedłużkę z odpowiednią nasadką. Ten rodzaj napędu jest najbardziej popularny podczas prac mechanicznych, szczególnie przy naprawach silników samochodowych i w instalacjach technicznych.

Napęd 3/8 cala stanowi złoty środek między siłą przenoszenia momentu, która przewyższa możliwości napędu 1/4 cala, a kompaktowością, jest mniejszy oraz lżejszy niż wariant 1/2 cala. Dlatego doskonale sprawdza się tam, gdzie ważna jest zarówno wygoda użytkowania, jak i odpowiednia moc działania narzędzia.

Typowe zestawy nasadek z napędem 3/8 cala obejmują:

• Metryczne rozmiary od 8 do 22 mm,
• Calowe rozmiary od 5/16 do 7/8 cala.

Należy jednak zwrócić uwagę, że rozmiar napędu klucza nie jest tożsamy z rozmiarem gwintu. Oznaczenie 3/8 cala odnosi się tutaj do konkretnego wymiaru kwadratu napędowego, a nie do wymiarów gwintu, dlatego te dwie wartości nie powinny być ze sobą mylone.

Gdzie stosuje się gwinty i rury o rozmiarze 3/8 cala?

Gwinty i rury o rozmiarze 3/8 cieszą się dużym uznaniem zarówno w instalacjach domowych, jak i przemysłowych. Najczęściej spotyka się je w układach gazowych, gdzie łączą kuchenki, kominki czy piece. Ale to nie wszystko, są również powszechnie używane w instalacjach wodnych, na przykład w zaworach baterii kuchennych oraz łazienkowych, a także w różnego rodzaju systemach hydraulicznych.

W przypadku instalacji sprężonego powietrza, łączniki 3/8 BSP to niemalże standardowa opcja dla narzędzi pneumatycznych o umiarkowanym poborze powietrza. Takie rozwiązania znajdziemy między innymi przy szlifierkach, kluczach udarowych czy pistoletach lakierniczych.

W branży chłodniczej i klimatyzacyjnej rozmiar 3/8, odpowiadający rurze miedzianej o średnicy 9,525 mm, często pełni rolę przewodu gazowego ssawnego w niewielkich urządzeniach typu split. Natomiast gwint 3/8 NPT jest powszechny w instalacjach przemysłowych eksportowanych z północnoamerykańskiego rynku. To właśnie on stanowi standard dla zaworów, manometrów czy armatury procesowej. Zawsze przed wyborem odpowiedniej złączki warto upewnić się, czy instalacja posługuje się gwintem BSP, NPT czy BSPT, aby uniknąć problemów podczas montażu.

Jak prawidłowo zmierzyć gwint 3/8 cala?

Aby dokładnie zmierzyć gwint 3/8, potrzebne są trzy różne pomiary: zewnętrzna średnica gwintu, skok oraz profil zarysu. Średnicę mierzymy suwmiarką, skok sprawdzamy za pomocą specjalnych szablonów lub grzebieni gwintowych, natomiast profil oceniamy wizualnie. Dla gwintów typu BSP kąt zarysu wynosi 55°, podczas gdy w gwintach NPT i metrycznych jest to 60°.

Zewnętrzna średnica gwintu 3/8 BSP powinna wynieść dokładnie 16,662 mm. Jeśli natomiast suwmiarka wskazuje ok. 9,5 mm, najpewniej nie mamy do czynienia z gwintem rurowym, lecz być może z gwintem metrycznym M10 lub elementem bez gwintu.

Skok gwintu1,337 mm, co odpowiada 19 TPI, potwierdzimy, przyciskając do gwintu odpowiedni szablon. Profil nici powinien idealnie wypełniać ząb szablonu, tylko wtedy możemy być pewni, że jest dobrze dopasowany.

W identyfikacji gwintów bardzo pomocne są tabele norm:

• ISO 228 dotyczące gwintów BSP,
• Zawierające komplet wymiarów dla poszczególnych rozmiarów nominalnych.

Uwaga: Nie wolno polegać jedynie na tym, że dwa elementy dają się złączyć. Samo wkręcenie nie gwarantuje, że gwinty są zgodne z normą ani że połączenie będzie szczelne.

W jaki sposób mierzy się gwinty calowe i metryczne?

Gwinty metryczne określa się, podając skok w milimetrach; na przykład M10×1,5 oznacza średnicę nominalną 10 mm oraz skok równy 1,5 mm. Z kolei gwinty calowe definiuje się liczbą zwojów na cal (TPI, Threads Per Inch).

Przykładem może być gwint 3/8-19 BSP, gdzie 3/8 cala to średnica, a 19 to ilość zwojów na cal. Aby obliczyć skok gwintu calowego, dzieli się 25,4 mm przez wartość TPI. W przypadku 19 TPI skok wynosi zatem około 1,337 mm.

Taka różnica w wymiarach może wprowadzać w błąd osoby przyzwyczajone do systemu metrycznego, gdy spotykają oznaczenia calowe gwintów rurowych. By z łatwością rozpoznać typ gwintu, metryczny czy calowy, wystarczy prosty szablon z podwójną skalą (milimetry i TPI), który jest ogólnodostępny w większości sklepów z narzędziami. Warto jednak pamiętać, że stosowanie jednocześnie gwintów metrycznych i calowych w jednej instalacji jest niewskazane, ponieważ różnice w profilach zarysu mogą prowadzić do problemów montażowych.

Dlaczego bezpośrednie przeliczanie matematyczne gwintów rurowych powoduje błędy?

Bezpośrednie przeliczenie 3/8 × 25,4 daje wynik 9,525 mm, który jednak jest tylko wymiarem nominalnym. Historycznie odnosi się on do wewnętrznej średnicy rury żeliwnej, a nie do faktycznej średnicy zewnętrznej gwintu. W XIX wieku branża rurowa ujednoliciła takie oznaczenia. W tamtych czasach rury o nominalnej średnicy 3/8 miały grube ścianki, co sprawiało, że zewnętrzna średnica gwintu sięgała niemal 17 mm.

Matematyczne przeliczenia w tym przypadku zawodzą, dając rozbieżność około 7 mm (16,662, 9,525 = 7,137 mm). W praktyce prowadzi to do ryzyka zakupu armatury, która nie będzie pasować do rur. Dlatego gwintów rurowych nie powinno się rozpoznawać jedynie na podstawie przeliczeń wymiarów, lecz poprzez dokładny pomiar zewnętrznej średnicy i skoku gwintu, a następnie odniesienie tych wartości do tabeli normowej. Ta metoda dotyczy wszystkich rozmiarów gwintów rurowych BSP i NPT, nie tylko 3/8

Jak przeliczyć cale na milimetry?

Przeliczanie cali na milimetry polega na pomnożeniu wartości podanej w calach przez stałą liczbę 25,4 mm/cal, która została ustalona w 1959 roku podczas Międzynarodowego Porozumienia Calowego (International Yard and Pound Agreement). Wzór na tę konwersję jest bardzo prosty: mm = cale × 25,4. W przypadku ułamków calowych najpierw dzielimy licznik przez mianownik, a następnie wynik mnożymy przez 25,4. Przykładowo: 3/8 cala to 0,375, a po przemnożeniu przez 25,4 otrzymujemy 9,525 mm.

Konwersja odwrotna, czyli z milimetrów na cale, wymaga podzielenia wartości w milimetrach przez 25,4. Na przykład: 9,525 mm podzielone przez 25,4 równa się 0,375 cala.

W codziennej pracy w warsztacie bardzo przydatne okazują się tablice przeliczeniowe, które obejmują najpopularniejsze ułamki calowe takie jak:

• 1/8,
• 1/4,
• 3/8,
• 1/2,
• 5/8,
• 3/4,
• 7/8
• Oraz ich wielokrotności.

Dzięki nim nie trzeba za każdym razem przeprowadzać obliczeń.

Jaki współczynnik stosuje się przy zamianie cali na milimetry?

Współczynnik przeliczeniowy z cali na milimetry wynosi dokładnie 25,4 mm na cal. To nie jest przybliżenie, lecz precyzyjnie ustalona wartość.

Innymi słowy, 1 cal równa się 25,4 mm bez żadnych błędów czy zaokrągleń.

Tę wartość oficjalnie określono podczas Międzynarodowego Porozumienia Calowego w 1959 roku. Wzięły w nim udział takie kraje jak:

• Stany Zjednoczone,
• Wielka Brytania,
• Australia,
• Kanada,
• Nowa Zelandia,
• Oraz Południowa Afryka.

Przed tym porozumieniem istniały różnice w definicjach cala w poszczególnych państwach. Przykładowo, amerykański cal surveyingowy miał długość 25,400051 mm, co skutkowało niejednorodnością w dokumentacji technicznej oraz pomiarach. Dlatego obecnie przyjmujemy wartość 25,4 mm jako jedyną właściwą i obowiązującą we wszelkich obliczeniach inżynierskich. W praktyce można stosować uproszczenia, na przykład przyjmując 25 mm na cal, lecz dotyczy to jedynie bardzo przybliżonych szacunków i zawsze powinno być wyraźnie zaznaczone, aby uniknąć nieporozumień.

Jakie wartości zawiera standardowa tabela przeliczeniowa cali na milimetry?

Standardowa tabela przeliczeniowa ułamków cali na milimetry obejmuje wartości od 1/8 do 3 cali, z krokiem co 1/8 cala.

Najczęściej spotykane wartości to:

• 1/8 = 3,175 mm,
• 1/4 = 6,350 mm,
• 3/8 = 9,525 mm,
• 1/2 = 12,700 mm,
• 5/8 = 15,875 mm,
• 3/4 = 19,050 mm,
• 7/8 = 22,225 mm,
• 1 = 25,400 mm,
• 1-1/4 = 31,750 mm,
• 1-1/2 = 38,100 mm,
• 2 = 50,800 mm,
• 3 = 76,200 mm.

Wszystkie przedstawione wartości są precyzyjne i pozbawione zaokrągleń, ponieważ cal oficjalnie wynosi 25,4 mm. Tabele tego typu można znaleźć w normach DIN 4760, podręcznikach technicznych czy też w programach do projektowania maszyn. W dokumentacji warsztatowej stosuje się również rozszerzone zestawienia, które uwzględniają wymiary wyrażone w dziesiętnych częściach cala, na przykład 0,375 Dzięki temu praca z mikrometrami oraz skalowanymi sprawdzianami w calach staje się znacznie wygodniejsza.

Ile milimetrów mają inne popularne gwinty calowe?

Popularne gwinty calowe BSP/GAS mają zewnętrzne średnice określone normą ISO 228:

• 1/8 = 9,728 mm,
• 1/4 = 13,157 mm,
• 3/8 = 16,662 mm,
• 1/2 = 20,955 mm,
• 3/4 = 26,441 mm,
• 1 = 33,249 mm,
• 1-1/4 = 41,910 mm,
• 1-1/2 = 47,803 mm,
• 2 = 59,614 mm.

Wartości te odnoszą się do wymiaru zewnętrznej średnicy gwintu, czyli wymiaru walca gwintowego, a nie wynikają z prostego przeliczenia calowych ułamków na milimetry. Na przykład, 1/8 cala × 25,4 daje 3,175 mm, co jest znacznie mniejszą wartością niż podana średnica gwintu.

Dla porównania, gwint 3/4 BSP ma zewnętrzną średnicę 26,441 mm, podczas gdy nominalne przeliczenie wynosi jedynie 19,050 mm. Taka różnica, sięgająca 7,391 mm, jest typowa dla gwintów stosowanych w instalacjach rurowych.

Niezbędne jest unikanie prostych przeliczeń matematycznych opartych na ułamkach calowych.
